Что такое испытание аккумулятора случайной вибрацией

Испытание аккумулятора случайной вибрацией - это лабораторная проверка, которая показывает, как батарея переносит механические нагрузки, похожие на реальные условия эксплуатации. В отличие от простого покачивания или одиночного удара, случайная вибрация имитирует сложный набор колебаний разных частот и амплитуд. Такой режим ближе к тому, что аккумулятор испытывает в дроне, автомобиле, промышленной установке, транспортной таре или переносном оборудовании.

Для литиевых и полутвердотельных аккумуляторов такие испытания важны не только для прочности корпуса. Вибрация может влиять на внутренние соединения, выводы ячеек, BMS, кабели, разъёмы, крепления и изоляционные элементы. Если конструкция плохо переносит механические нагрузки, проблема может проявиться не сразу, а после транспортировки, длительной работы или нескольких циклов эксплуатации.

Зачем аккумуляторы испытывают на вибрацию

Любая батарея в реальном устройстве редко находится в идеальном покое. БПЛА получает вибрацию от моторов и винтов, автомобильный аккумулятор - от дороги и подвески, промышленный блок питания - от оборудования, рядом с которым он установлен. Даже при перевозке аккумулятор может получать длительное случайное воздействие от транспорта.

Испытания помогают заранее понять:

• выдерживает ли корпус заданные механические нагрузки;
• не ослабевают ли контакты, сварные соединения и крепления;
• не появляются ли внутренние короткие замыкания;
• сохраняет ли BMS стабильную работу;
• не меняются ли напряжение, сопротивление и ёмкость;
• нет ли трещин, вздутия, смещения элементов или следов перегрева;
• соответствует ли изделие отраслевым стандартам и требованиям заказчика.

Для производителя это способ подтвердить надёжность конструкции. Для заказчика - способ понять, подходит ли АКБ для конкретной области применения: дрона, робототехники, транспорта, систем связи, измерительных приборов или автономного оборудования.

Что значит случайная вибрация

Случайная вибрация - это не один ровный сигнал, а набор колебаний в определённом диапазоне частот. В реальной эксплуатации батарея одновременно получает множество воздействий: низкочастотные колебания корпуса, высокочастотные вибрации двигателя, резонансные реакции креплений, толчки при транспортировке и шум от окружающей среды.

На испытательном стенде такой режим задаётся не одной фиксированной частотой, а профилем. Обычно в нём указывают диапазон частот, уровень ускорения, продолжительность теста, оси воздействия и критерии прохождения. Это позволяет имитировать не абстрактную тряску, а конкретный сценарий эксплуатации.

Случайную вибрацию часто сравнивают с синусоидальной. Синусоидальное испытание проходит по одной частоте или по развертке частот и хорошо помогает найти резонансные места. Случайное испытание шире: оно проверяет поведение изделия при более сложном сочетании воздействий, похожем на реальные условия.

Какие параметры задают в испытании

Перед тестом составляют программу испытаний. Она зависит от типа аккумулятора, массы, назначения, требований безопасности, условий применения и стандартов, по которым нужно подтвердить соответствие.

Обычно задают:

• диапазон частот;
• уровень ускорения или спектральной плотности;
• продолжительность воздействия;
• число осей проверки;
• температуру и влажность, если требуется комплексная проверка;
• состояние батареи перед тестом;
• режим наблюдения за напряжением и температурой;
• критерии, по которым батарея считается прошедшей испытание.

Для аккумуляторов важно фиксировать не только внешний вид после теста. Проверяют электрические параметры до и после вибрации: напряжение, внутреннее сопротивление, состояние BMS, целостность цепей, отсутствие ошибок и способность батареи отдавать нагрузку. Если есть возможность, дополнительно сравнивают ёмкость или проводят нагрузочную проверку.

Как проходит проверка на стенде

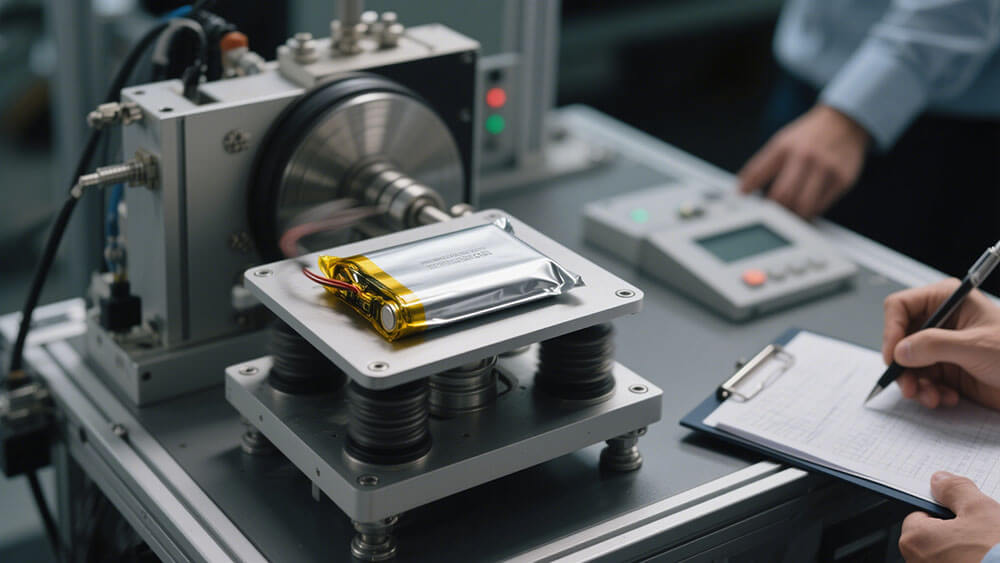

Испытание проводят на вибростенде. Аккумулятор закрепляют на платформе так, чтобы крепление было похоже на реальную установку или соответствовало методике стандарта. Затем стенд создаёт вибрационный профиль, а специалисты контролируют поведение образца.

Типовая последовательность выглядит так:

• Аккумулятор осматривают и фиксируют исходные параметры.
• Проверяют напряжение, состояние корпуса, разъёмов и кабелей.
• Устанавливают батарею на стенд с нужным креплением.
• Запускают вибрацию по заданной оси и профилю.
• Повторяют тест для других осей, если это предусмотрено.
• Контролируют температуру, напряжение и видимые изменения.
• После испытания выполняют внешний осмотр и электрическую проверку.
• Оформляют результаты: режимы, продолжительность, замечания и вывод о соответствии.

Для мощных АКБ особенно важно исключить риск короткого замыкания во время испытания. Кабели не должны свободно биться о корпус или крепёж, разъёмы должны быть защищены, а сама батарея должна быть закреплена без деформаций.

Что проверяют после вибрации

После теста аккумулятор не оценивают только по принципу "выглядит целым". Вибрация может повредить не внешнюю оболочку, а внутренние элементы: контактные соединения, пайку, сварку, шлейфы, датчики температуры, элементы BMS или изоляцию.

После испытания проверяют:

• нет ли трещин, вздутия и механических повреждений;
• не сместились ли элементы внутри корпуса;
• не появились ли следы перегрева или запах электролита;
• не ослабли ли разъёмы и крепёж;
• не изменилось ли напряжение сборки;
• нет ли разбаланса между группами;
• не выросло ли внутреннее сопротивление;
• работает ли BMS без ошибок;
• сохраняет ли батарея способность отдавать нагрузку.

Если после вибрации напряжение стало нестабильным, выросло сопротивление или батарея уходит в защиту, изделие нельзя просто вернуть в эксплуатацию. Нужно определить причину: повреждение контакта, слабое крепление, неисправность BMS, дефект ячейки или ошибку конструкции.

Стандарты и критерии соответствия

Испытания аккумуляторов на вибрацию могут проводиться по разным стандартам: отраслевым, транспортным, автомобильным, авиационным или внутренним требованиям производителя. Конкретный стандарт выбирают по области применения и уровню риска. Для дронов и промышленной техники обычно важны механическая целостность, стабильность электрических параметров и безопасность при длительной вибрационной нагрузке.

Критерии прохождения должны быть понятны до начала теста. Например:

• нет утечки, дыма, вздутия и возгорания;
• корпус и крепления сохранили целостность;
• батарея не ушла в аварийное состояние;
• напряжение и сопротивление остались в допустимых пределах;
• BMS не показывает критических ошибок;
• изделие выдержало нагрузочный тест после вибрации.

Важно: стандарт сам по себе не делает аккумулятор надёжным. Он задаёт методику проверки. Реальная надёжность зависит от качества ячеек, конструкции корпуса, проводки, BMS, сборки, крепления в устройстве и соблюдения условий эксплуатации.

Чем испытание полезно для БПЛА и автономных систем

В дронах аккумулятор работает рядом с постоянным источником вибрации: моторами, винтами, рамой и полезной нагрузкой. Если крепление батареи слабое, вибрация может усиливаться и передаваться на корпус АКБ. Со временем это повышает риск повреждения проводов, разъёмов, сварных соединений и защитных элементов.

Для БПЛА испытание на вибрацию помогает оценить:

• подходит ли корпус под реальные полёты;
• выдерживает ли батарея длительные маршруты;
• не нарушается ли контакт при вибрации;
• не срабатывает ли защита без электрической причины;
• как АКБ ведёт себя после транспортировки;
• нужен ли другой способ крепления в отсеке.

Если батарея используется в дальнолетах, инспекционных дронах или промышленных платформах, лучше проверять не только паспортную ёмкость и ток, но и механическую устойчивость. О подборе электрических параметров мы отдельно писали в статье как выбрать Semi-Solid аккумулятор для квадрокоптера.

Частые ошибки при испытаниях

Неправильное испытание может дать ложное чувство безопасности. Например, батарею закрепили жёстче, чем она стоит в реальном устройстве, или тестировали только одну ось, хотя в эксплуатации нагрузка идёт по нескольким направлениям. Бывает и обратная ошибка: образец закрепляют плохо, и он получает не контролируемую вибрацию, а удары о крепёж.

Частые ошибки:

• не фиксируют исходные электрические параметры;
• используют профиль, не связанный с реальной эксплуатацией;
• не проверяют несколько осей;
• не контролируют температуру;
• не защищают кабели и разъёмы;
• оценивают только внешний вид;
• не проводят проверку под нагрузкой после теста;
• не сравнивают результаты с критериями соответствия.

Для литиевых аккумуляторов опасно проводить механические испытания без мер безопасности. Если образец повреждён, перегрет, вздут или имеет следы влаги, тест нужно остановить и изолировать батарею. Общие признаки опасных режимов разобраны в материале насколько безопасны Semi-Solid аккумуляторы.

Когда нужно испытание случайной вибрацией

Такой тест особенно полезен, если аккумулятор будет работать в условиях постоянной тряски, транспортироваться на дальние расстояния, устанавливаться в новый корпус или применяться в ответственной системе. Для обычного бытового устройства иногда достаточно базовой проверки, но для промышленного применения лучше иметь понятные результаты испытаний.

Испытание стоит проводить:

• перед запуском новой аккумуляторной сборки;
• при изменении корпуса, креплений или разъёмов;
• после перехода на новые ячейки или BMS;
• для подтверждения соответствия требованиям заказчика;
• перед применением в БПЛА, транспорте или мобильной технике;
• после спорных отказов, связанных с вибрацией;
• при подготовке документации для серийного изделия.

Если АКБ уже работала в тяжёлых условиях, перед новым ответственным циклом полезно проверить её не только механически, но и электрически: измерить напряжение, оценить внутреннее сопротивление и остаточную ёмкость. Практический порядок есть в статье как определить остаточную ёмкость полутвердотельного аккумулятора.

Краткий вывод

Испытание аккумулятора случайной вибрацией показывает, как батарея переносит механические нагрузки, похожие на реальные условия эксплуатации и транспортировки. Оно помогает выявить слабые места корпуса, крепления, соединений, BMS и кабелей до того, как АКБ окажется в ответственной системе.

Для полутвердотельных аккумуляторов такое тестирование особенно важно в БПЛА, робототехнике, промышленном оборудовании и автономных системах. Надёжная батарея должна сохранять не только внешний вид, но и электрические характеристики после вибрации. Если нужно подобрать АКБ под конкретные вибрационные, токовые и температурные нагрузки, можно обратиться к инженеру RunPower.
