Разбираем, почему BMS блокирует аккумулятор, какие проверки можно выполнить безопасно и в каких случаях АКБ нужно передать на профессиональную диагностику.
Если аккумулятор внезапно перестал отдавать ток или принимать заряд, это не всегда означает поломку ячеек. Возможно, сработала BMS — электронная система, которая контролирует напряжение, ток и температуру аккумуляторной сборки. Она отключает заряд или нагрузку, когда параметры выходят за допустимые пределы.
Восстановить работу АКБ иногда можно без разборки корпуса: убрать причину срабатывания защиты, дать батарее остыть и подключить штатное зарядное устройство. Но при глубоком разряде, сильной разбалансировке или физическом повреждении попытки самостоятельно «разбудить» батарею опасны. В таких случаях нужен контроль напряжения каждой группы ячеек и диагностика специалистом.
> Важно: BMS нельзя обходить перемычкой или отключать ради продолжения работы. Защита срабатывает не случайно. Подача напряжения напрямую на ячейки, замыкание сервисных контактов без схемы и заряд поврежденной АКБ могут привести к перегреву или возгоранию.
Что такое BMS и почему она отключает аккумулятор

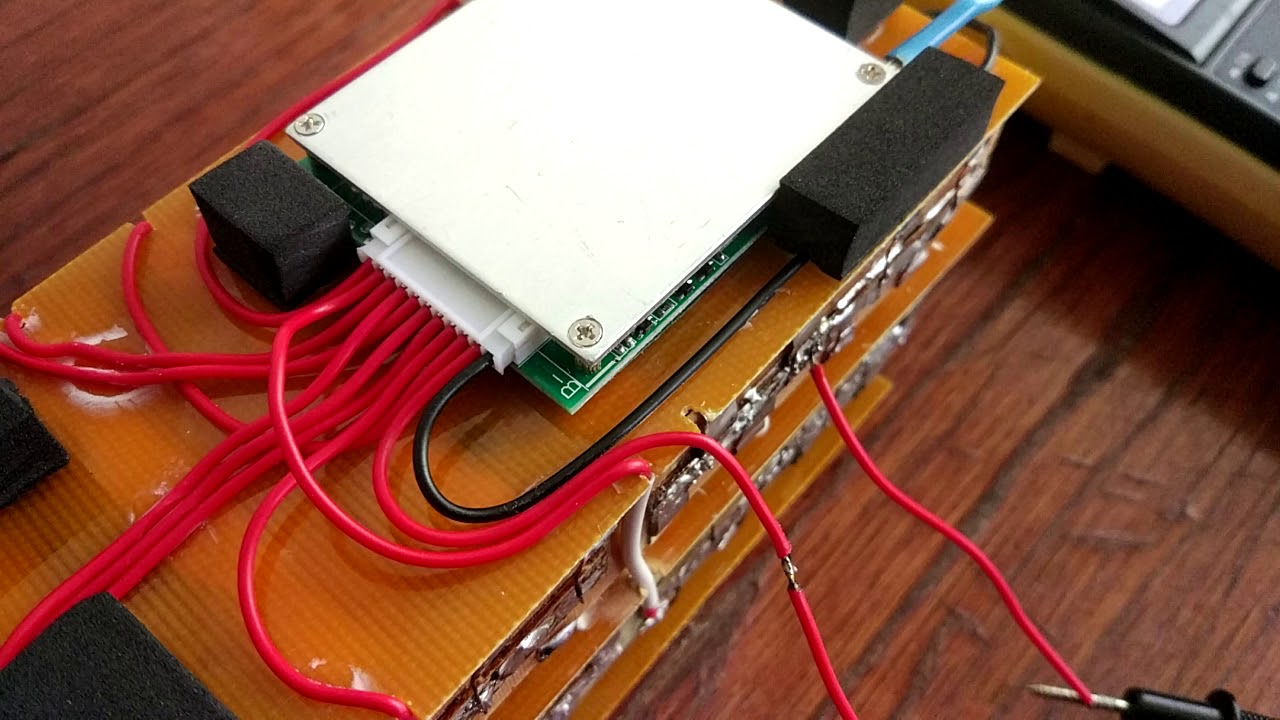

BMS расшифровывается как Battery Management System — система управления аккумулятором. Плата получает данные от последовательных групп ячеек и температурных датчиков, управляет силовыми транзисторами и разрывает цепь, если обнаруживает опасный режим.
Основные причины срабатывания защиты:
- напряжение одной из групп ячеек опустилось ниже допустимого уровня;
- аккумулятор зарядился выше предела, установленного для его химии;
- ток нагрузки превысил возможности ячеек, проводки или BMS;
- произошло короткое замыкание на выходе;
- температура батареи слишком высокая или слишком низкая;
- возникла существенная разбалансировка групп;
- плата перешла в транспортный или спящий режим;
- повреждены датчик, провод балансировки, предохранитель или сама BMS.
Пороговые значения зависят от химии, конфигурации и конкретной платы. Нельзя переносить напряжения от LiFePO4, Li-ion или Li-Po на другую систему. Для Semi-Solid сборки также нужно руководствоваться паспортом изделия и настройками установленной BMS.
Как понять, что сработала именно защита
Типичный симптом — аккумулятор работал, после высокой нагрузки отключился и больше не питает устройство. Иногда на выходных клеммах измеряется нулевое или сильно заниженное напряжение, хотя до отключения индикатор показывал остаток заряда. Другой сценарий: батарея долго хранилась, после чего штатное зарядное устройство не запускает зарядку.
Однако одинаковые внешние признаки могут иметь разные причины. Неисправный разъем, оборванный провод, предохранитель, деградировавшая ячейка и поврежденная плата BMS тоже способны сделать АКБ «мертвой». Поэтому сброс защиты имеет смысл только после первичной проверки.
Когда аккумулятор нельзя пытаться включать
Немедленно прекратите любые действия, если присутствует хотя бы один признак:
- вздутие, деформация или трещины корпуса;
- запах электролита, дым, шипение или следы жидкости;
- сильный нагрев без подключенной нагрузки;
- следы удара, прокола, воды или короткого замыкания;
- оплавленные разъемы и провода;
- повторное отключение сразу после подключения зарядки;
- батарея долго находилась в глубоко разряженном состоянии.
Такой аккумулятор следует изолировать от горючих материалов и передать в сервис. Не охлаждайте его водой, не прокалывайте корпус и не оставляйте на зарядке без наблюдения.
Безопасный порядок действий без разборки АКБ
Ниже — базовый алгоритм для исправной внешне батареи. Он не предполагает вскрытия корпуса или доступа к балансировочному разъему.
1. Отключите нагрузку
Отсоедините аккумулятор от БПЛА, инвертора, двигателя или другого оборудования. Проверьте силовой разъем и кабель нагрузки: защита могла сработать из-за короткого замыкания, повреждения изоляции или чрезмерного пускового тока.
2. Дайте батарее вернуться в рабочий температурный диапазон
После перегрузки аккумулятору нужно остыть естественным образом. После хранения на морозе — постепенно согреться до температуры, при которой производитель разрешает заряд. Не используйте фен, обогреватель или горячую поверхность: локальный нагрев опасен и неравномерен.
3. Проведите внешний осмотр
Проверьте корпус, разъемы, контакты и провода. Убедитесь, что полярность не перепутана, контакты не утоплены и на них нет окисления. Если у АКБ есть штатный индикатор, запишите его сигнал или код ошибки — он поможет при диагностике.
4. Подключите только штатное совместимое зарядное устройство
У исправных BMS защита после перегрузки или короткого замыкания нередко сбрасывается при появлении корректного зарядного напряжения. Используйте предусмотренный разъем зарядки и устройство, подходящее по химии, числу последовательных ячеек и алгоритму заряда.
Не оставляйте батарею без наблюдения. Контролируйте нагрев, запах и состояние корпуса. Если зарядка не начинается, постоянно перезапускается или батарея нагревается — отключите ее.
5. Используйте штатную кнопку только по инструкции
Некоторые аккумуляторы имеют кнопку включения, Reset или отдельную последовательность активации. Пользуйтесь ею только так, как указано в паспорте конкретной модели. Не замыкайте неизвестные площадки и сервисные контакты: одинаковая маркировка на разных BMS не гарантирует одинаковую функцию.
6. Проверьте работу под небольшой штатной нагрузкой
Если зарядка завершилась нормально и АКБ не нагревается, сначала проверьте ее в щадящем режиме. Мгновенное повторное отключение указывает на просадку отдельной группы, повышенное внутреннее сопротивление, неисправность нагрузки или несоответствие BMS рабочему току.
Почему BMS снова отключает батарею
Сброс защиты устраняет блокировку, но не обязательно ее причину. Если аккумулятор отключается повторно, наиболее вероятны следующие проблемы:
| Симптом | Возможная причина | Что делать |
|---|---|---|
| Отключение при взлете или разгоне | Пиковый ток выше допустимого, просадка слабой группы | Проверить ток нагрузки и состояние ячеек |
| Заряд начинается и быстро прекращается | Разбалансировка, перенапряжение одной группы, ошибка зарядного устройства | Диагностика напряжений групп и зарядного профиля |
| После зарядки АКБ работает несколько минут | Деградация или высокое внутреннее сопротивление ячеек | Нагрузочный тест в сервисе |
| Батарея не включается после хранения | Саморазряд, глубокий разряд, спящий режим | Проверить паспорт; при отсутствии штатного восстановления — в сервис |
| BMS греется без нагрузки | Повреждение силовых транзисторов или платы | Не использовать, заменить или отремонтировать BMS |
Для профессиональной диагностики измеряют общее напряжение сборки, напряжение каждой последовательной группы, разброс между группами, внутреннее сопротивление и поведение под контролируемой нагрузкой. Такие измерения требуют доступа к токоведущим частям. На мощной АКБ ошибка щупом может вызвать короткое замыкание, поэтому эту работу должен выполнять подготовленный специалист.
Глубокий разряд: можно ли восстановить аккумулятор
При глубоком разряде BMS отключает выход, чтобы остановить дальнейшее падение напряжения. Но плата и ячейки продолжают иметь небольшой саморазряд. Если батарея долго хранилась в таком состоянии, одна или несколько групп могут опуститься до уровня, при котором обычная зарядка уже небезопасна.
Подача «толчка» лабораторным источником не является универсальным бытовым способом восстановления. Перед таким зарядом необходимо знать химию ячеек, измерить каждую группу и оценить ее состояние. Слабая или внутренне поврежденная ячейка может нагреваться даже при малом токе. Решение о возможности восстановления принимают после диагностики; иногда безопаснее заменить дефектную группу или всю сборку.
Если АКБ разрядилась во время обычной работы и сразу была подключена к штатной зарядке, шанс штатного восстановления выше. Если она несколько месяцев лежала разряженной, подвергалась морозу, перегреву или удару, риск необратимого повреждения значительно возрастает.
Чего нельзя делать при срабатывании BMS
- соединять выход BMS напрямую с минусом или плюсом сборки;
- обходить силовые транзисторы перемычкой;
- подавать на аккумулятор напряжение неизвестного уровня;
- заряжать отдельную группу через балансировочный разъем без схемы и контроля;
- заменять BMS на плату с другим числом ячеек, химией или током;
- отключать температурные датчики;
- заряжать вздутую, горячую, мокрую или механически поврежденную батарею;
- продолжать эксплуатацию после повторных срабатываний защиты.
Особенно опасно считать BMS помехой, которую нужно просто «снять». Ее задача — остановить режим, потенциально опасный для аккумулятора и оборудования.
Когда требуется замена BMS или ремонт сборки
Плата подлежит диагностике или замене, если на ячейках сохраняются нормальные параметры, но силовой выход не открывается штатными способами; BMS нагревается в покое; имеются следы гари; повреждены балансировочные провода или ключи; система передает постоянную аппаратную ошибку.
Новая BMS должна соответствовать:
- типу химии и зарядному напряжению;
- числу последовательно соединенных групп;
- длительному и пиковому току;
- схеме общих или раздельных портов заряда и разряда;
- количеству и типу температурных датчиков;
- требованиям к балансировке и обмену данными.
После ремонта аккумулятор проверяют на заряд, балансировку, саморазряд и просадку под нагрузкой. Простого появления напряжения на клеммах недостаточно, чтобы считать сборку исправной.
Как снизить вероятность повторного срабатывания
Правильно подбирайте АКБ по рабочему и пиковому току, не разряжайте ее ниже установленного порога и используйте совместимое зарядное устройство. Перед длительным простоем переводите батарею в рекомендованный производителем уровень заряда и периодически контролируйте ее состояние. Подробный порядок описан в материале как хранить полутвердотельный аккумулятор.
Для БПЛА важно учитывать не только емкость, но и напряжение, массу, ток при взлете, длительное потребление и температурный режим. В статье как выбрать Semi-Solid аккумулятор для квадрокоптера собраны основные параметры подбора. Общие риски эксплуатации разобраны отдельно в материале о безопасности Semi-Solid аккумуляторов.
Краткий вывод
После срабатывания BMS сначала нужно устранить нагрузку, вернуть аккумулятор в допустимый температурный диапазон, осмотреть его и попробовать штатную зарядку по инструкции производителя. Если защита не сбрасывается или срабатывает повторно, не обходите плату: аккумулятору требуется диагностика ячеек, проводки и BMS.
Для проверки или подбора аккумуляторной сборки под рабочий ток и условия эксплуатации можно обратиться к инженеру RunPower.
