Разбираем, зачем литиевой ячейке нужен сепаратор: как он разделяет анод и катод, пропускает ионы лития, влияет на безопасность, внутреннее сопротивление, срок службы и стабильность аккумулятора.
Сепаратор в литиевой ячейке - это тонкая пористая мембрана между анодом и катодом. На первый взгляд он выглядит как вспомогательный слой, но именно он помогает ячейке работать безопасно: не даёт электродам замкнуться друг на друга и при этом пропускает ионы лития через электролит.
Если упростить, сепаратор выполняет две задачи одновременно. Он должен быть электрическим изолятором для электродов и проводником для ионного потока. Поэтому от его толщины, пористости, прочности, смачиваемости электролитом и термической стабильности зависят характеристики аккумулятора, его ресурс и поведение при перегреве, ударе, вибрации или высокой нагрузке.
Где находится сепаратор внутри ячейки

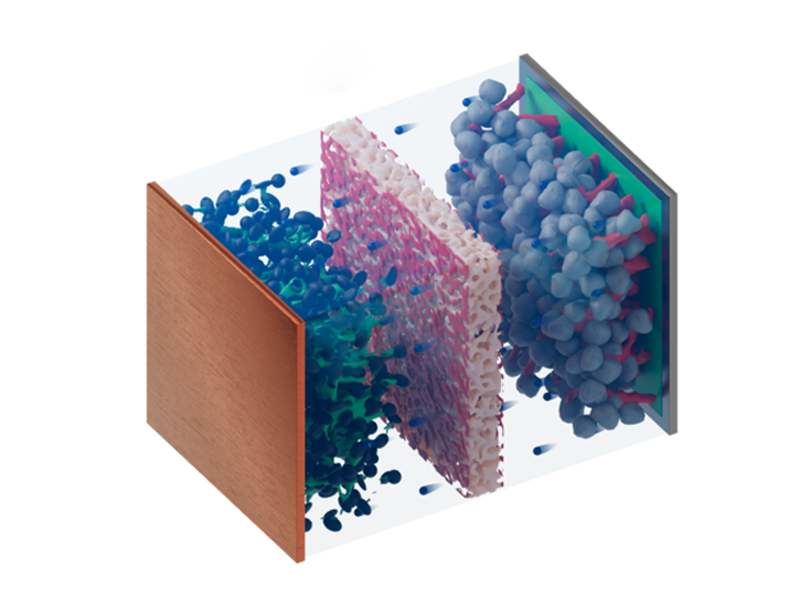

В литий-ионных аккумуляторах и полутвердотельных ячейках основные рабочие слои расположены последовательно: катод, сепаратор, анод и электролит. В пакетной ячейке эти слои уложены стопкой, в цилиндрической или призматической конструкции они могут быть свернуты или собраны иначе, но принцип остаётся тем же.
Сепаратор находится между электродами и не участвует в хранении энергии напрямую. Он не является активным материалом катода или анода. Его роль другая: удерживать электроды на безопасном расстоянии, сохранять канал для движения ионов и не разрушаться в условиях, где ячейка должна работать стабильно.
Во время разряда ионы лития движутся через электролит от анода к катоду, а электроны идут по внешней цепи и питают нагрузку. Во время зарядки процесс идёт в обратную сторону. Сепаратор должен пропустить ионы, но не должен позволить электронам пройти напрямую внутри ячейки, иначе возникнет короткое замыкание.
Почему сепаратор важен для безопасности
Главная функция сепаратора - предотвращать контакт анода и катода. Если электроды соприкоснутся, внутри аккумулятора появится короткое замыкание. Это может вызвать резкий нагрев, деградацию материалов, газообразование, вздутие корпуса и в тяжёлых случаях тепловой разгон.
Безопасность зависит не только от химии ячейки и BMS. Механическая целостность сепаратора тоже критична. Он должен выдерживать намотку или сборку, давление внутри пакета, вибрацию, локальные дефекты, температурные перепады и длительное нахождение в электролите.
Особенно важны три свойства:
- прочность на прокол и разрыв;
- стабильность размеров при нагреве;
- равномерная пористая структура без дефектов.
Если сепаратор слишком тонкий, слабый или плохо подобран к электролиту, риск внутренних дефектов растёт. Поэтому в ответственных аккумуляторных сборках оценивают не только ёмкость и ток, но и качество применённых материалов, режимы производства и результаты испытаний.
Как сепаратор пропускает ионы лития
Сепаратор не должен быть сплошной плёнкой. В нём есть микропоры, заполненные электролитом. Через эти поры ионы лития проходят между электродами. Чем лучше структура пор и смачиваемость электролитом, тем равномернее ионный поток и тем стабильнее работает ячейка.
При этом поры не должны быть слишком крупными. Слишком высокая проницаемость может ухудшить защитные свойства, а слишком низкая - повысить внутреннее сопротивление. Производителю приходится искать баланс между безопасностью, мощностью, ресурсом и стоимостью.
На практике важны:
- толщина мембраны;
- размер и распределение пор;
- общая пористость;
- способность удерживать электролит;
- химическая совместимость с электролитом;
- сопротивление ионному переносу;
- стабильность в машинном и поперечном направлениях.
Из-за этого два аккумулятора с близкой химией могут по-разному вести себя под нагрузкой. Один держит напряжение спокойно, другой быстрее греется и проседает, хотя паспортная ёмкость выглядит похожей.
Материалы сепараторов
В литий-ионных ячейках часто используют полимерные сепараторы на основе полиэтилена, полипропилена или многослойных комбинаций этих материалов. Такие мембраны лёгкие, тонкие и достаточно хорошо работают с жидким электролитом.
Для повышения безопасности применяют покрытия. Например, керамическое покрытие помогает улучшить термическую стабильность, уменьшить усадку при нагреве и повысить стойкость к проколам. Это особенно важно для аккумуляторов высокой мощности, где ячейка может работать при больших токах и повышенной температуре.
Распространённые варианты:
- полиэтиленовые сепараторы;
- полипропиленовые сепараторы;
- многослойные PP/PE/PP мембраны;
- сепараторы с керамическим покрытием;
- композитные мембраны для специальных типов ячеек.
Выбор материала зависит от формата аккумулятора, требуемой мощности, температурного диапазона, электролита, технологии сборки и требований к безопасности.
Что происходит при перегреве
При росте температуры сепаратор должен сохранять форму и не давать электродам соприкоснуться. У некоторых полимерных сепараторов есть важное свойство: при определённой температуре поры начинают закрываться. Это снижает ионный поток и помогает ограничить ток внутри ячейки.
Такой эффект называют shutdown-функцией. Она не заменяет BMS и не делает аккумулятор неуязвимым, но может снизить риск развития аварийной ситуации. Если температура продолжает расти, материал может потерять прочность, дать усадку или расплавиться. Тогда защита уже не работает как надо.
Поэтому перегрев аккумулятора нельзя считать штатным режимом. Он ускоряет деградацию электродов, электролита и сепаратора. В статье чем опасна перегрузка аккумулятора по току мы разбирали, почему высокая токовая нагрузка быстро переводит батарею в опасную зону.
Влияние на внутреннее сопротивление
Сепаратор влияет на внутреннее сопротивление аккумулятора. Чем хуже ионы проходят через мембрану и электролит, тем выше потери при зарядке и разрядке. При высокой нагрузке это проявляется как просадка напряжения и нагрев.
Слишком толстый сепаратор может повысить безопасность, но ухудшить мощностные характеристики. Слишком тонкий помогает снизить сопротивление, но требует более строгого контроля прочности, покрытия и качества производства. Для инженерной ячейки важен не один показатель, а сбалансированная конструкция.
Если внутреннее сопротивление аккумулятора растёт со временем, причина может быть не только в электродах. Состояние сепаратора, потеря электролита, загрязнения, микроповреждения и ухудшение контакта между слоями тоже влияют на результат. Подробнее этот параметр разобран в статье что показывает внутреннее сопротивление аккумулятора.
Чем сепаратор отличается в полутвердотельных аккумуляторах
В полутвердотельных аккумуляторах часть электролитной системы имеет более стабильную, гелеобразную или частично твёрдую структуру. Это меняет требования к взаимодействию слоёв внутри ячейки, но не отменяет роль сепаратора как барьера между электродами.
Для таких ячеек особенно важны совместимость с электролитом, равномерное заполнение пор, отсутствие сухих зон и стабильность при циклировании. Если ионный путь нарушается, аккумулятор может потерять доступную ёмкость, получить повышенное сопротивление или начать хуже работать при низкой температуре.
Преимущество качественной Semi-Solid конструкции в том, что она может сочетать высокую энергоёмкость с более устойчивым поведением в сложных режимах. Но это достигается не одним материалом, а всей системой: электродами, электролитом, сепаратором, корпусом, сборкой и контролем качества.
Какие дефекты сепаратора опасны
Сепаратор должен быть равномерным по всей площади. Даже небольшой дефект может стать слабым местом, особенно при высокой плотности энергии.
Опасны:
- проколы;
- складки и заломы;
- локальная усадка;
- загрязнения частицами металла;
- неравномерная толщина;
- плохо смоченные зоны;
- повреждение покрытия;
- нарушение структуры пор;
- смещение слоёв при сборке;
- ухудшение после вибрации или удара.
Некоторые дефекты проявляются сразу, другие становятся заметны только после циклов зарядки, разрядки и нагрева. Поэтому для промышленных аккумуляторов важны входной контроль материалов, стабильное оборудование сборки и испытания готовых изделий.
Почему сепаратор важен при выборе аккумулятора
Покупатель редко видит сепаратор напрямую. В карточке товара обычно указаны ёмкость, напряжение, ток, масса, конфигурация и разъёмы. Но качество сепаратора уже заложено в то, как аккумулятор держит нагрузку, насколько ровно стареет, как переносит температуру и как ведёт себя при аварийных режимах.
При выборе батареи для БПЛА, робототехники или автономного оборудования стоит смотреть шире паспортной ёмкости. Важны реальные испытания, допустимый ток, стабильность напряжения, нагрев, защита BMS, качество сборки и условия эксплуатации. Сепаратор - одна из деталей, которая влияет на все эти параметры внутри ячейки.
Если аккумулятор нужен для ответственной системы, лучше подбирать его под реальные токи и рабочий сценарий. Для этого полезно сравнивать не только ампер-часы, но и доступную энергию в ватт-часах, внутреннее сопротивление и поведение под нагрузкой.
Краткий вывод
Сепаратор играет ключевую роль в литиевой ячейке. Он разделяет анод и катод, предотвращает короткие замыкания, удерживает электролит в порах и обеспечивает движение ионов лития. От его материалов, покрытия, толщины, пористости и прочности зависят безопасность, мощность, ресурс и стабильность аккумулятора.
В хорошей ячейке сепаратор не «виден» пользователю, но именно его работа помогает батарее оставаться предсказуемой под нагрузкой. Поэтому при выборе литий-ионного или полутвердотельного аккумулятора важно смотреть на конструкцию, контроль качества и реальные испытания, а не только на цифру ёмкости. Для подбора Semi-Solid аккумулятора под конкретное оборудование можно обратиться к инженеру RunPower.
